Remote I/O 2BI2RO - Cảm biến Nhiệt - Ẩm & Tích Hợp Modbus RTU 485

Remote I/O 2BI2RO - Cảm biến Nhiệt - Ẩm & Tích Hợp Modbus RTU 485

đ0.00
Mã hàng: RM-HnT

⇒ File Catalog RM-HnT

GIỚI THIỆU

Remote IN/OUT (RM-HnT) là cảm biến chuyên dùng cho hệ thống giám sát trung tâm, giúp đo đạt nhiệt độ và độ ẩm hiện tại của môi trường, kết nối về hệ thống BMS hoặc hệ thống giám sát của PNTECH CONTROLS. Thiết bị tương thích hoàn toàn với chuẩn giao tiếp truyền thông Modbus-RTU qua RS485.

Thiết bị còn hỗ trợ các ngõ vào dạng Drycontact ( Tiếp điểm không điện ) và ngõ ra dạng tiếp điểm Relay ( NO ).

RM-HnT giúp người vận hành dễ dàng giám sát, cấu hình và cài đặt thông số thiết bị qua giao tiếp truyền thông Modbus RTU 485. Mang lại sự ổn định, tiết kiệm chi phí và tối ưu tốt nhất cho hệ thống điều khiển.

TÍNH NĂNG

  • Hỗ trợ 2 ngõ vào dạng Drycontact ( Tiếp điểm không điện ).
  • Hỗ trợ 2 ngõ ra dạng tiếp điểm Relay ( NO ).
  • Cho phép giao tiếp qua chuẩn truyền thông Modbus RTU 485 từ hệ thống BMS.
  • Cấu hình trực tiếp các thông số qua chuẩn truyền thông Modbus RTU 485.

THÔNG SỐ KỸ THUẬT

Nguồn cấp cho thiết bị

24VAC ± 10% hoặc 19-32VDC  . Dòng cấp >= 500 mA

Tốc độ Baud

9600 ( mặc định ), 19200, 38400, 57600, 76800, 115200, 128000

Địa chỉ

1->255 ( mặc định là 1 )

Ngõ vào

2 ngõ vào dạng Drycontact ( Tiếp điểm không điện ).

Ngõ ra

2 ngõ ra dạng tiếp điểm Relay ( NO ).

Tiếp điểm Relay

1A 120VAC / 2A 24VDC / 0.6A 60VDC

Giao tiếp truyền thông

Modbus RTU 485

Khoảng nhiệt độ

-40 ~ 125°C ( Sai số 0.2 °C )

Khoảng độ ẩm

0 ~ 100% ( Sai số 2% RH )

Độ dài đầu cảm biến

44 mm

Độ dài dây cảm biến

50 cm

Giới hạn nhiệt độ hoạt động

từ 0°C tới 50°C

Giới hạn độ ẩm hoạt động

nhỏ hơn 90% và không đọng sương

Môi trường hoạt động

Hoạt động ở nơi khô ráo, thoáng mát không có các tác nhân
gây ăn mòn, dễ cháy nổ

Vận chuyển và bảo quản

Bảo quản ở nơi khô thoáng, tránh ẩm. Nhiệt độ bảo quản
từ 25°C tới 70°C, độ ẩm 5% đến 95% và không đọng sương

Kích thước ( Dài x Rộng x Cao )

125 x 77 x 40 ( mm )

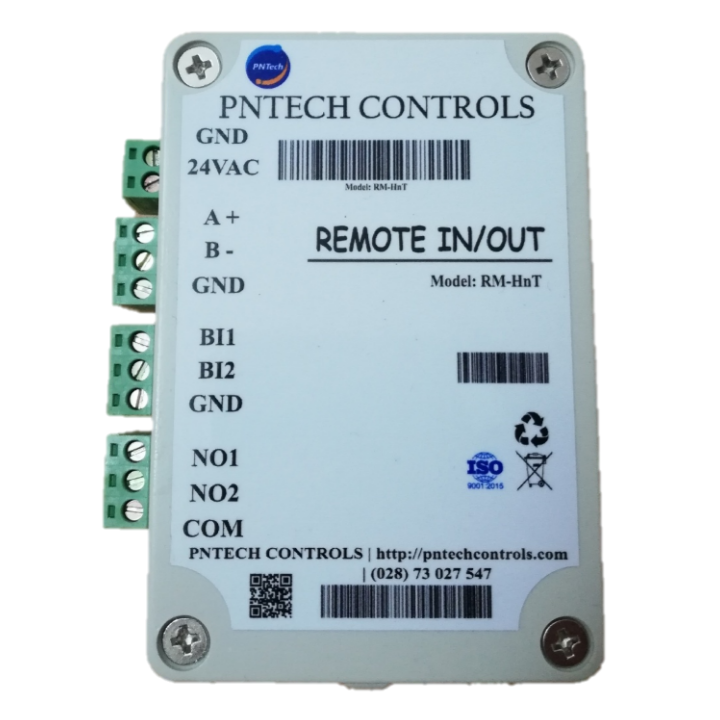

SƠ ĐỒ CHÂN THIẾT BỊ

catalog



  • 24 VACGND : Nguồn cấp cho cảm biến RM-HnT.
  • A + và B - : Ngõ truyền thống Modbus RTU 485.
  • BIn và GND : Ngõ vào dạng Drycontact ( ON/OFF ) thứ n.
  • NOn và COM : Ngõ ra dạng tiếp điểm Relay ( NO ) thứ n.

SƠ ĐỒ KHỐI ĐIỂN HÌNH CỦA HỆ THỐNG

RM HnT
